對于工業生產儲運過程中可能會存在可燃易爆氣體（蒸汽）、有毒有害氣體（蒸汽）泄漏的工況場所，需要按照可燃有毒氣體探測器設計規范來設置固定在線式氣體檢測報警儀器。可燃?xì)怏w和有毒氣體檢測報警設計標準一般可以參照GB/T  50493-2019、GB 15322.1-2019、GB Z/T 223-2009等國家標準中的相關要求規定來進行設置。

可燃有毒氣體探測器適用檢測介質：
1、可燃易爆氣體
可燃易爆氣體一般指甲類氣體或甲、乙A類可燃液體氣化后形成的可燃?xì)怏w或可燃蒸氣

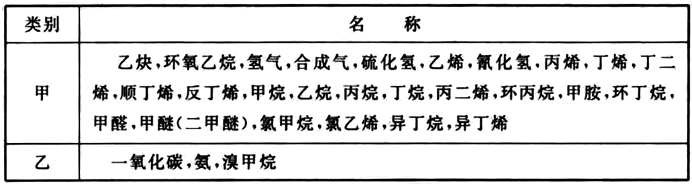

（1）可燃?xì)怏w（甲類可燃?xì)怏w）

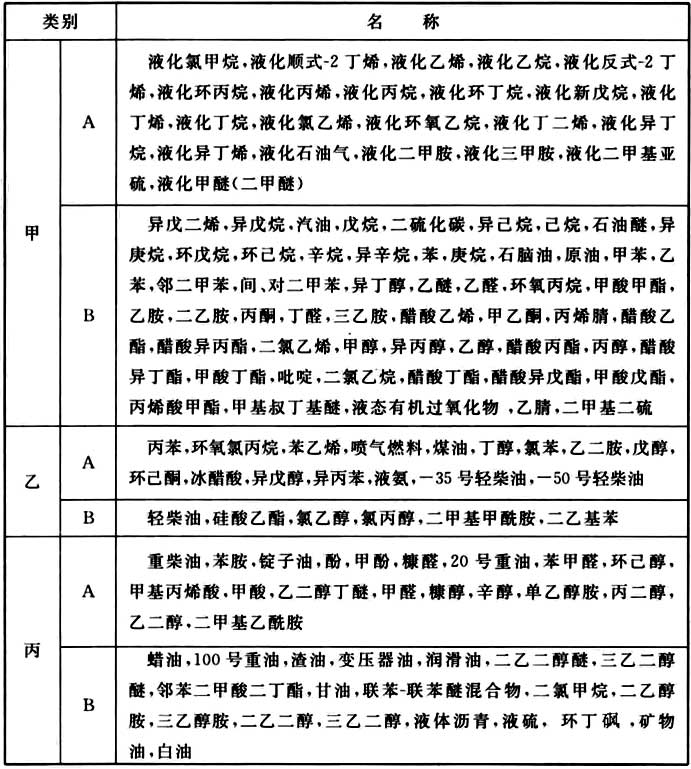

甲類可燃?xì)怏w是指可燃?xì)怏w與空氣混合物的爆炸下限小于10％（體積）的氣體。 （2）可燃蒸汽（甲A、甲B、乙A類可燃液體）
甲A類可燃液體是指15℃時的蒸氣壓力大于0.1MPa的烴類液體及其他類似的液體；
甲B類可燃液體是指除甲A以外，閃點小于28℃的可燃液體；
乙A類可燃液體是指閃點大于或等于28℃至等于45℃的可燃液體。 2、有毒有害氣體
（1）《高毒物品目錄》（衛法監發[2003]142號）中所列的氣體或蒸氣；
（2）現行國家標準《化學品分類和標簽規范 第18部分：急性毒性》GB 30000.18-2013標準中，急性毒性危害類別為1類及2類的急性有毒氣體；
（3）現行國家職業衛生標準《工作場所有毒氣體檢測報警裝置設置規范》中列出的有毒氣體；
（4）現行國家職業衛生標準《工作場所有害因素職業接觸限值第1部分：化學有害因素》中列出的化學有害氣體。

國家標準《GBT 50493-2019 石油化工可燃?xì)怏w和有毒氣體檢測報警設計標準》中的相關規定：
1、可燃?xì)怏w和有毒氣體檢測報警系統應由可燃?xì)怏w或有毒氣體探測器、現場警報器、報警控制單元等組成。
2、可燃?xì)怏w的第二級報警信號和報警控制單元的故障信號。應送至消防控制室進行圖形顯示和報警。可燃?xì)怏w探測器不能直接接入火災報警控制器的輸入回路。
3、可燃?xì)怏w或有毒氣體檢測信號作為安全儀表系統的輸入時，探測器宜獨立設置，探測器輸出信號應送至相應的安全儀表系統，探測器的硬件配置應符合現行國家標準《石油化工安全儀表系統設計規范》GB/T 50770有關規定。

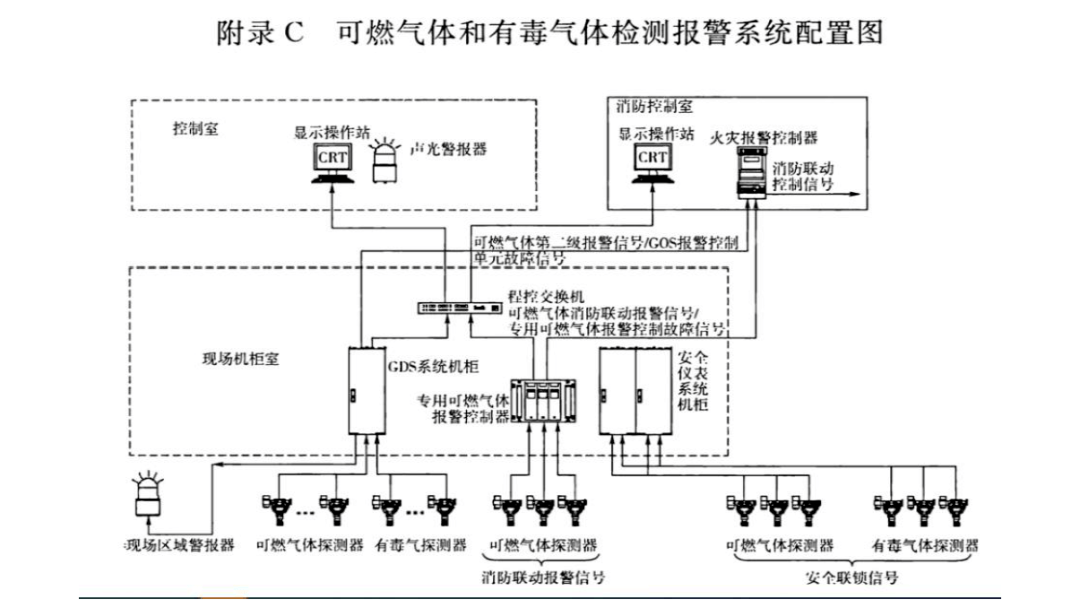

4、可燃?xì)怏w和有毒氣體檢測報警系統配置圖見本標準附錄C。 國家標準《GB 15322.1-2019 工業及商業用途點型可燃?xì)怏w探測器》中的相關規定：
1、系統式探測器應采用36 V及以下的直流電壓供電，獨立式探測器應采用 220V交流電壓供電，采用直流電壓供電的探測器應具有防止極性反接的保護措施。
2、探測器在被監測區域內的可燃?xì)怏w濃度達到報警設定值時，應能發出報警信號。再將探測器置于正常環境中，30s內應能自動（或手動）恢復到正常監視狀態。
3、獨立式探測器應具有濃度顯示功能，在5 lx~500 lx光照條件下、正前方1 m 處，顯示信息應清晰可見。
4、測量范圍在3%LEL~100%LEL之間的探測器，其量程上限應為100%LEL，低限報警設定值應在5%LEL~25%LEL范圍，如具有高限報警設定值,應為 50%LEL。低限報警設定值如可調，應在5%LEL~25%LEL范圍內可調。

國家標準《GB ZT 223-2009 工作場所有毒氣體檢測報警裝置設置規范》中的相關規定：
1、存在或使用、生產有毒氣體，并可能導致勞動者發生急性職業中毒的工作場所，應設立有毒氣體檢測報警點，主要指可能釋放高毒、劇毒氣體的工作場所，或可能大量釋放或易于聚集的其他有毒氣體的工作場所。
2、檢測報警點應設在可能釋放有毒氣體的釋放點附近，如輸送泵、壓縮機、閥門、法蘭、加料口、采樣口、儲運設備的排水口、有毒液體裝卸口或可能溢出口、有毒氣體填充口以及有毒物質設備易損害部位等處。另外，與有毒氣體釋放源場所相關聯并有人員活動的溝道、排污口以及易聚集有毒氣體的死角、坑道等也宜設置檢測報警點。
3、一般情況，應設置有毒氣體檢測報警儀的場所，宜采用固定式，當沒有必要或不具備設置固定式的條件時，應配置移動式或便攜式檢測報警儀。另外，安全巡檢和事故檢查也宜使用便攜式檢測報警。
4、“室內”檢測報警點設在與有毒氣體釋放點距離1m以內，若有毒氣體的密度大于空氣密度時，檢測報警點的位置應低于釋放點；反之，應高于釋放點。
5、“室外”檢測報警點設在與有毒氣體釋放點距離2m以內，檢測報警點一般設在常年主導風向下風向的位置，若有毒氣體的密度大于空氣密度時，檢測報警點的位置應低于釋放點，反之，應高于釋放點。
6、工作場所雖無有毒氣體釋放點，但臨近釋放點一旦釋放有毒氣體，可能擴散并導致人員急性職業損傷的，應設檢測報警點，檢測報警點設在有毒氣體可能的入口處或人員經常活動處。 以上就是關于可燃有毒氣體探測器設計規范的相關介紹，在有可能發生可燃易爆氣體泄漏爆炸或有毒有害氣體泄漏導致人員中毒的工況場所都是需要設置氣體探測器的。而可燃?xì)怏w和有毒氣體檢測報警設計標準可以參考《GBT 50493-2019 石油化工可燃?xì)怏w和有毒氣體檢測報警設計標準》、《GB 15322.1-2019 工業及商業用途點型可燃?xì)怏w探測器》、《GB ZT 223-2009 工作場所有毒氣體檢測報警裝置設置規范》等國家標準中的相關要求規定來進行涉及，如有任何疑問歡迎咨詢贏潤集團工作人員。
